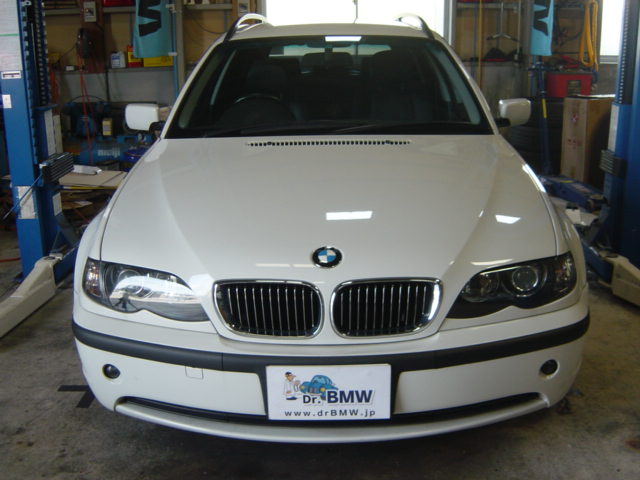

こちらの車両は、地元愛知県名古屋市内にお住まいのＯ様の’０４年式　Ｅ４６　３２５ｉツーリングハイラインです。
最近ファンベルトの辺りから、異音がしていて音が頻繁に出るようになったということです。
今回は、ご予約をいただいてファンベルト、クーラーベルト、ファンベルトテンショナー、アイドラベアリングの交換でお預かりいたしました。
作業風景実況いたします。

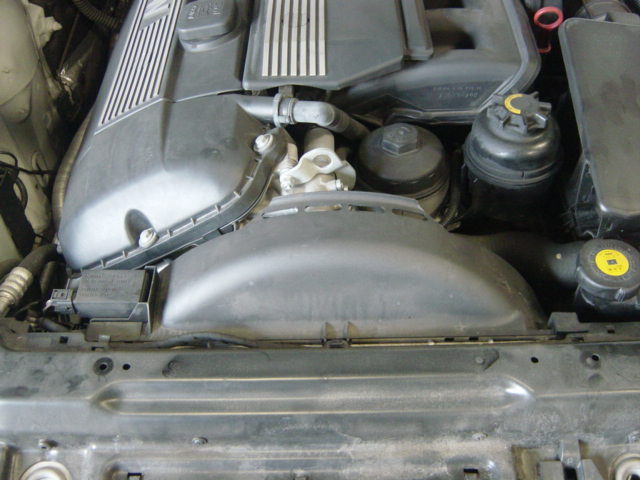

最初にエアクリーナー前のエアダクトを取り外しました。
クリップ３個です。ジョイント部分は、フックです。

次にファンカップリングとファンシュラウドを取り外しました。

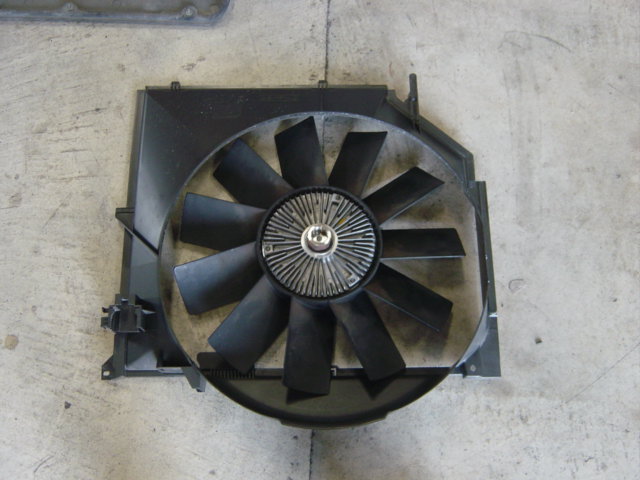

こちらが、ファンカップリングとファンシュラウドです。
取り外し手順は、先に下からファンカップリングを緩めておきます。３２ｍｍのスパナと特殊工具で緩めます。
右に回すと緩みます。
次に上からＡＣＵセンサーと電動ファンのカプラーを外して向って左に２５のトルクス１本と右にクリップ１つで止まっています。
ファンカップリングをウォーターポンプから取り外してシュラウドと一緒に引き抜きます。

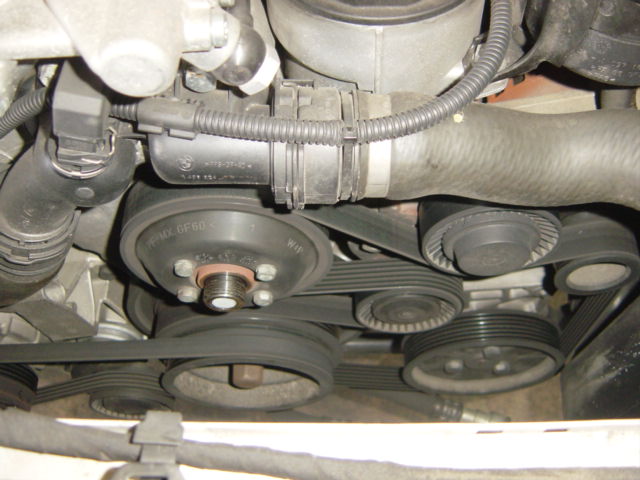

次にファンベルトとクーラーベルトを取り外しました。
手順は、下からクーラーベルトテンショナーのトルクス６０を右に回転させて先にクーラーベルトを取り外します。
次にファンベルトテンショナーの１６ｍｍを右回転させてファンベルトを取り外します。

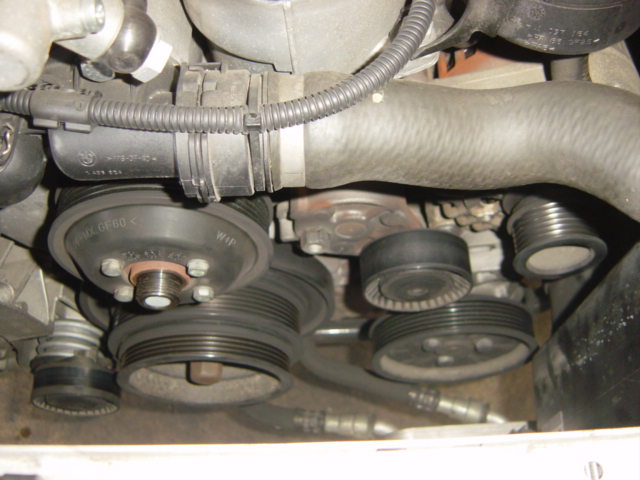

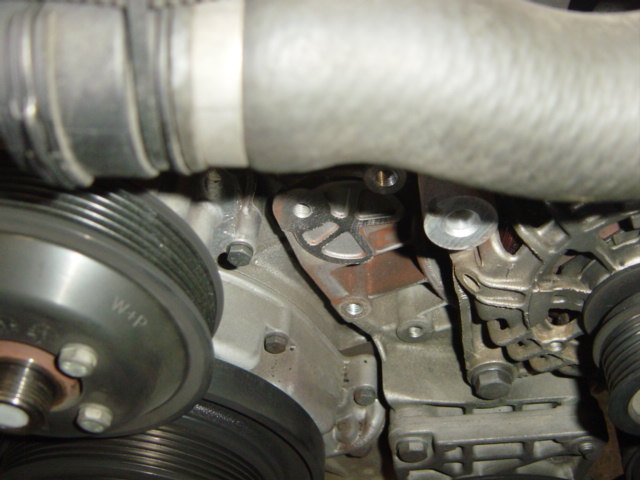

ファンベルトテンショナーとアイドラベアリングを取り外しました。
手順は、アイドラベアリングから取り外します。１６ｍｍのボルトで止まっています。
ファンベルトテンショナーは、１３ｍｍのボルトが上と下に１本ずつで止まっています。

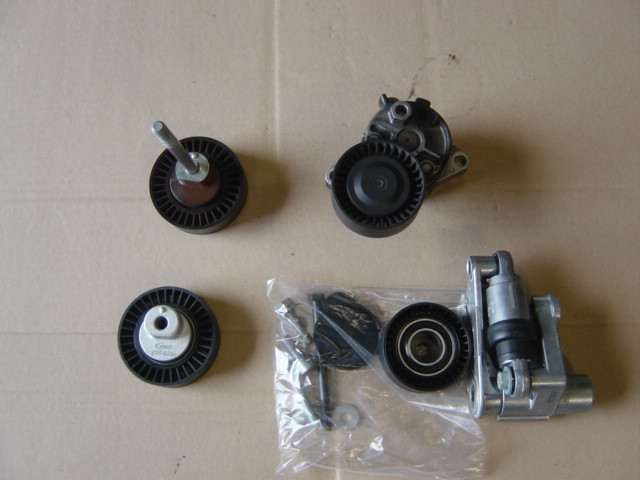

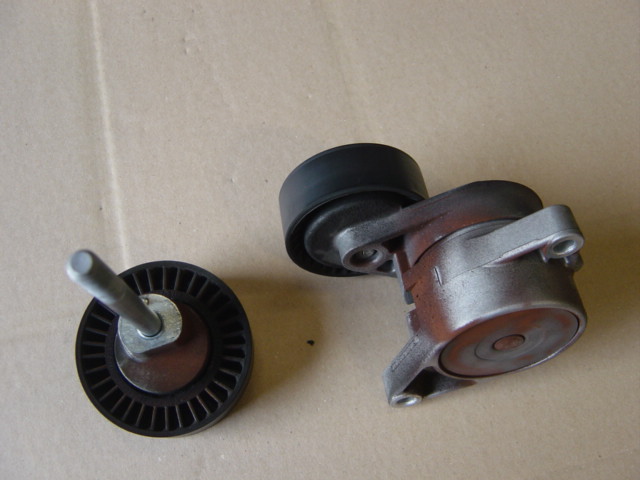

取り外したファンベルトテンショナーとアイドラベアリングです。
茶色い粉が出ています。良い交換タイミングでした。
どちらのベアリングも手で回すとジャー音が出ます。

ファンベルトテンショナーは、機械式から油圧式に変更されています。

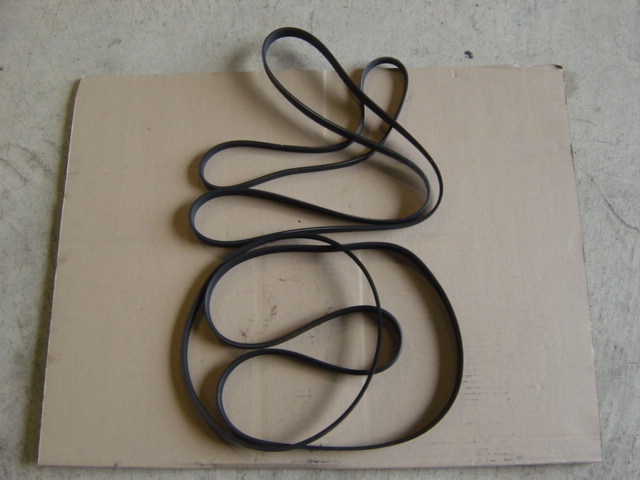

ファンベルトとクーラーベルトです。
上が新品で、下が車に付いていた物です。
ファンベルトは、ひび割れています。

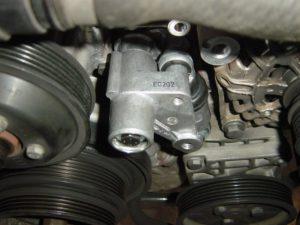

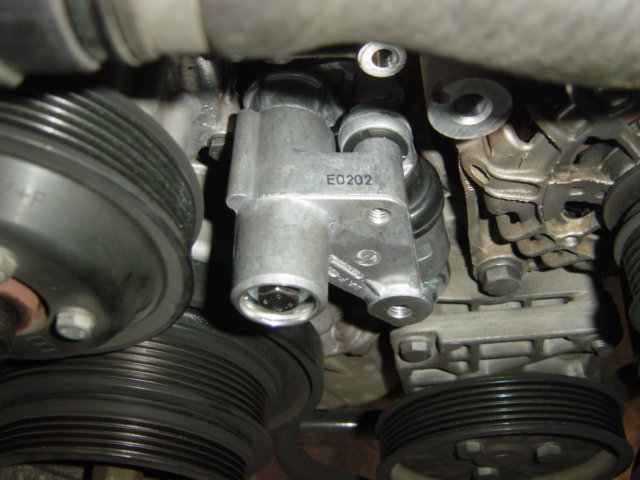

油圧式ファンベルトテンショナーを取り付けました。
専用ボルトの１３ｍｍ　３本です。

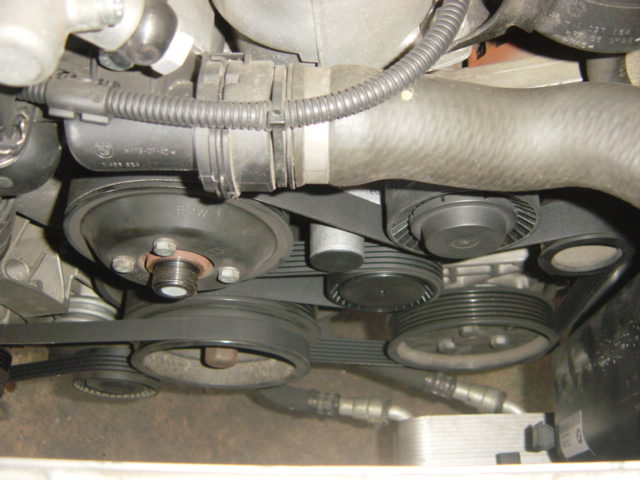

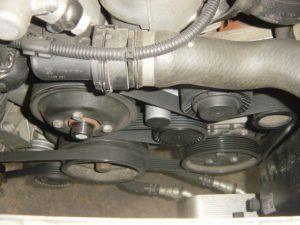

アイドラベアリングとテンショナーベアリングを取り付けて、新品ベルトを張りました。
アイドラベアリングの後ろには、合いマークのボッチがありますので、相手に合わせます。
１６ｍｍのボルトは、閉めすぎ注意です。
テンショナーベアリングは、トルクス５０のボルトで取り付けます。

後は、取り外した部品を元に戻して作業終了です。
異音していません。

ありがとうございました。
